Phần mềm chẩn đoán ô tô OBDwiz

OBDwiz là phần mềm chẩn đoán ô tô đi kèm với mọi công cụ quét dựa trên PC của ScanTool.net. Thật dễ dàng để cài đặt, dễ sử dụng và được tích hợp nhiều tính năng. Sử dụng OBDwiz để khắc phục sự cố với phương tiện của bạn, cải thiện khả năng tiết kiệm nhiên liệu, xóa đèn ‘Check Engine’ và xác minh mức độ sẵn sàng của khí thải. Nó thân thiện với màn hình cảm ứng và thậm chí có thể được sử dụng làm bảng điều khiển kỹ thuật số.

Các tính năng chính Phần mềm chẩn đoán ô tô OBDwiz

Tương thích với tất cả các công cụ quét dựa trên PC được bán trên trang web này
Hỗ trợ tất cả các phương tiện tuân thủ OBD-II, bao gồm cả phương tiện EOBD và JOBD
bảng điều khiển có thể tùy chỉnh
Tính tiết kiệm nhiên liệu MPG hoặc km/l
Màn hình bảng điều khiển thời gian thực bao gồm nhiều đồng hồ đo chuyến đi
Biểu đồ thời gian thực của tất cả các giá trị PID
Ghi và phát lại dữ liệu được giám sát
Ghi dữ liệu sang định dạng csv
Đọc và xóa mã sự cố chẩn đoán
Hiển thị điện áp pin
Đọc dữ liệu khung đóng băng
Hiển thị ban ngày và ban đêm
Tạo giao diện ban ngày và ban đêm tùy chỉnh
Đơn vị Anh và Số liệu
Tính toán thống kê bao gồm các giá trị tối thiểu, tối đa và trung bình
Hơn 90 PID được hỗ trợ
Kiểm soát hoàn toàn tỷ lệ bỏ phiếu và ưu tiên
Hiển thị thông tin xe bao gồm số VIN và ID hiệu chuẩn
Bảng điều khiển OBD để gửi lệnh trực tiếp đến xe
Được thiết kế cho bộ xử lý đơn và đa lõi
Cập nhật miễn phí không giới hạn*
* Cập nhật miễn phí và không giới hạn cho tất cả các bản phát hành có cùng số phiên bản chính

Ảnh chụp màn hình

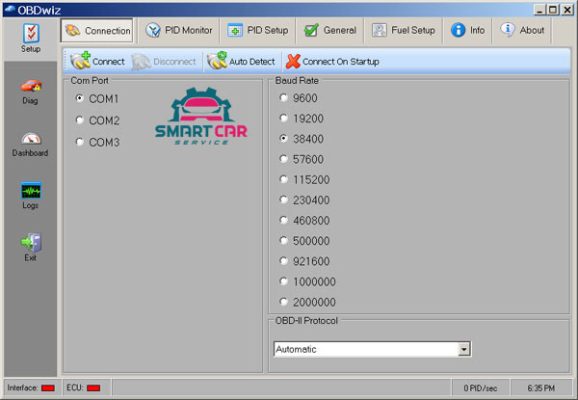

Khi bạn khởi chạy OBDwiz lần đầu tiên, nó sẽ mở tab Kết nối:

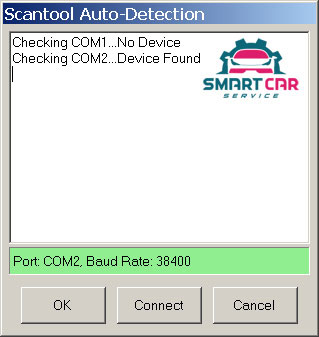

Chọn cổng COM và tốc độ truyền cho công cụ quét của bạn hoặc nhấp vào “Tự động phát hiện” để phần mềm tự động tìm:

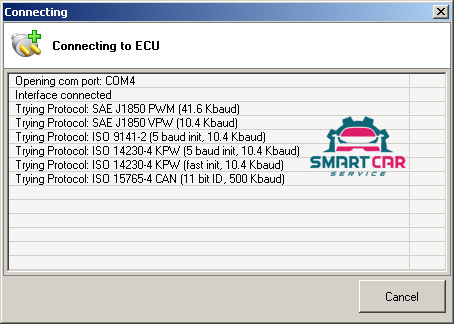

Khi bạn nhấp vào “Kết nối”, nếu giao thức được đặt thành “Tự động”, phần mềm sẽ cố gắng kết nối với phương tiện bằng cách gửi yêu cầu trên từng giao thức OBD-II, cho đến khi tìm thấy giao thức chính xác:

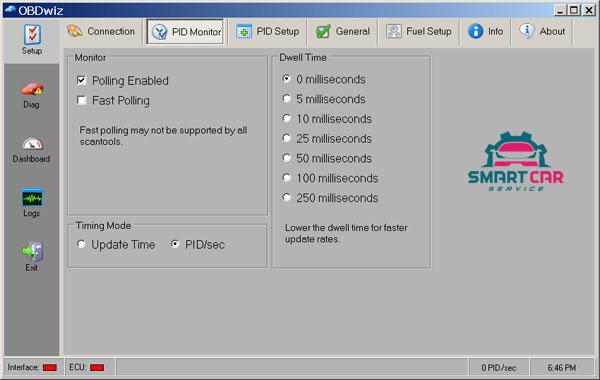

PID Monitor có thể được sử dụng để tinh chỉnh hiệu suất của phần mềm.

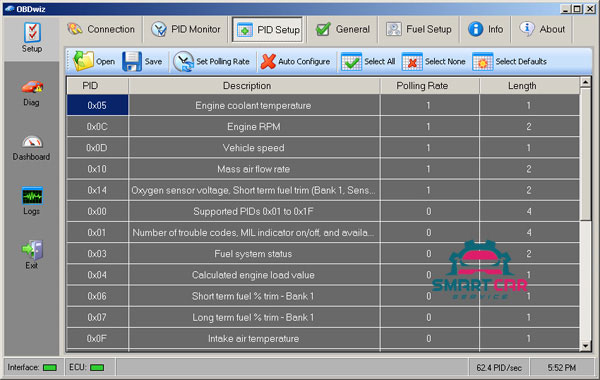

Khi kết nối được thiết lập, bạn có thể thiết lập các tham số thời gian thực mà bạn muốn theo dõi, trong Cài đặt PID (PID là viết tắt của “ID tham số”).

Tab Chung được sử dụng để chuyển đổi giữa đơn vị số liệu và tiếng Anh, chế độ Ngày/Đêm, chuyển đổi giữa và chỉnh sửa trang tổng quan tùy chỉnh cũng như đặt các tùy chọn người dùng khác

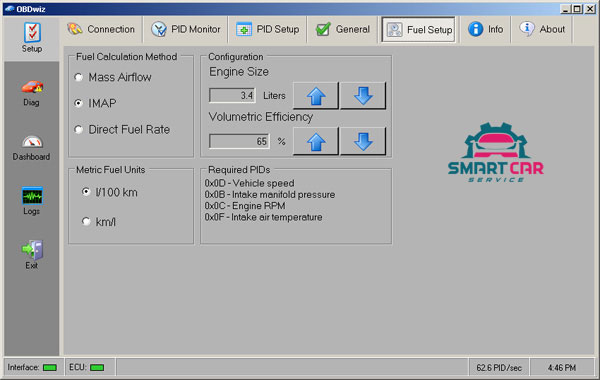

Định cấu hình các tham số đồng hồ MPG hoặc l/km trong tab Cài đặt nhiên liệu.

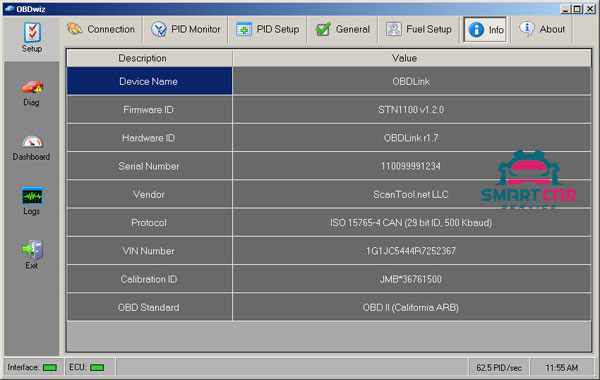

Tab thông tin hiển thị thông tin hữu ích về công cụ quét và phương tiện.

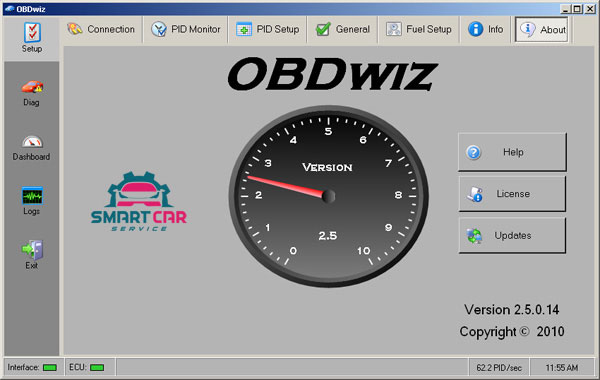

Giới thiệu chứa phiên bản phần mềm và thông tin bản quyền.

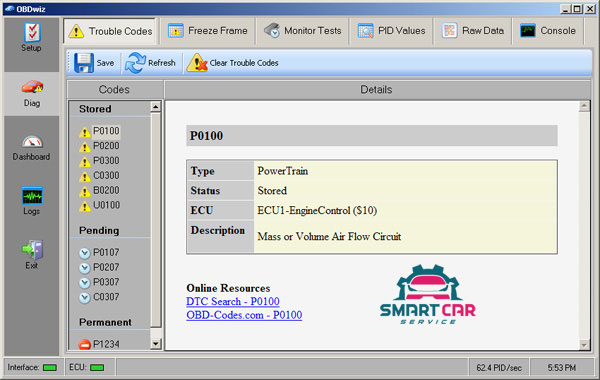

Tab Mã sự cố hiển thị bất kỳ DTC nào được lưu trữ, đang chờ xử lý hoặc vĩnh viễn (Mã sự cố chẩn đoán). Nhấp vào nút “Xóa mã lỗi” để xóa DTC và các thông tin liên quan đến chẩn đoán khác.

Freeze Frame hiển thị ảnh chụp nhanh các thông số của xe tại thời điểm chính xác DTC được đặt.

Supported PIDs
PID    Description
0x00    Supported PIDs 0x01 to 0x1F
0x01    Number of trouble codes, MIL indicator on/off, and available onboard tests
0x02    Freeze frame DTC
0x03    Fuel system status
0x04    Calculated engine load value
0x05    Engine coolant temperature
0x06    Short term fuel % trim – Bank 1
0x07    Long term fuel % trim – Bank 1
0x08    Short term fuel % trim – Bank 2
0x09    Long term fuel % trim – Bank 2
0x0A    Fuel pressure
0x0B    Intake manifold pressure
0x0C    Engine RPM
0x0D    Vehicle speed
0x0E    Timing advance
0x0F    Intake air temperature
0x10    Mass air flow rate
0x11    Throttle position
0x12    Secondary air status
0x13    Oxygen sensors present
0x14    Oxygen sensor voltage, Short term fuel trim (Bank 1, Sensor 1)
0x15    Oxygen sensor voltage, Short term fuel trim (Bank 1, Sensor 2)
0x16    Oxygen sensor voltage, Short term fuel trim (Bank 1, Sensor 3)
0x17    Oxygen sensor voltage, Short term fuel trim (Bank 1, Sensor 4)
0x18    Oxygen sensor voltage, Short term fuel trim (Bank 2, Sensor 1)
0x19    Oxygen sensor voltage, Short term fuel trim (Bank 2, Sensor 2)
0x1A    Oxygen sensor voltage, Short term fuel trim (Bank 2, Sensor 3)
0x1B    Oxygen sensor voltage, Short term fuel trim (Bank 2, Sensor 4)
0x1C    OBD standards this vehicle conforms to
0x1D    Oxygen sensors present 2
0x1E    Auxiliary input status
0x1F    Run time since engine start
0x20    Supported PIDs 0x21 to 0x3F
0x21    Distance traveled with malfunction indicator lamp (MIL) on
0x22    Fuel rail pressure (relative to manifold vacuum)
0x23    Fuel rail pressure (diesel)
0x24    Oxygen sensor 1 equivalence ratio (lambda value)
0x25    Oxygen sensor 2 equivalence ratio (lambda value)
0x26    Oxygen sensor 3 equivalence ratio (lambda value)
0x27    Oxygen sensor 4 equivalence ratio (lambda value)
0x28    Oxygen sensor 5 equivalence ratio (lambda value)
0x29    Oxygen sensor 6 equivalence ratio (lambda value)
0x2A    Oxygen sensor 7 equivalence ratio (lambda value)
0x2B    Oxygen sensor 8 equivalence ratio (lambda value)
0x2C    Commanded EGR
0x2D    EGR error
0x2E    Commanded evaporative purge
0x2F    Fuel level input
0x30    Number of warm-ups since codes cleared
0x31    Distance traveled since codes cleared
0x32    Evap system vapor pressure
0x33    Barometric pressure
0x34    Oxygen sensor 1 equivalence ratio (lambda value)
0x35    Oxygen sensor 2 equivalence ratio (lambda value)
0x36    Oxygen sensor 3 equivalence ratio (lambda value)
0x37    Oxygen sensor 4 equivalence ratio (lambda value)
0x38    Oxygen sensor 5 equivalence ratio (lambda value)
0x39    Oxygen sensor 6 equivalence ratio (lambda value)
0x3A    Oxygen sensor 7 equivalence ratio (lambda value)
0x3B    Oxygen sensor 8 equivalence ratio (lambda value)
0x3C    Catalyst temperature (Bank 1 Sensor 1)
0x3D    Catalyst temperature (Bank 2 Sensor 1)
0x3E    Catalyst temperature (Bank 1 Sensor 2)
0x3F    Catalyst temperature (Bank 2 Sensor 2)
0x40    Supported PIDs 0x41 to 0x5F
0x41    Monitor status this drive cycle
0x42    Control module voltage
0x43    Absolute load value
0x44    Command equivalence ratio
0x45    Relative throttle position
0x46    Ambient air temperature
0x47    Absolute throttle position B
0x48    Absolute throttle position C
0x49    Accelerator pedal position D
0x4A    Accelerator pedal position E
0x4B    Accelerator pedal position F
0x4C    Commanded throttle actuator
0x4D    Time run with MIL on
0x4E    Time since trouble codes cleared
0x4F    External test configuration #1
0x50    External test configuration #2
0x51    Fuel type
0x52    Percentage of alcohol fuel mix
0x53    Absolute evap system vapor pressure
0x54    Evap system vapor pressure
0x55    Short term secondary oxygen sensor trim bank 1 and bank 3
0x56    Long term secondary oxygen sensor trim bank 1 and bank 3
0x57    Short term secondary oxygen sensor trim bank 2 and bank 4
0x58    Long term secondary oxygen sensor trim bank 2 and bank 4
0x59    Fuel rail pressure (absolute)
0x5A    Relative accelerator pedal position
0x5B    Hybrid battery pack remaining life
0x5C    Engine oil temperature
0x5D    Fuel injection timing
0x5E    Fuel rate
0x5F    Emission requirements for this vehicle
Technical Support
Visit OBDwiz forum board to ask questions and get support for this software.
